Membuat Kabel UTP / Kabel LAN Tipe Straight & Crossover

Hai.. semua balik lagi dengan saya pada kesempataan kali ini saya bakalan menulis tentang Bagaimana Cara Membuat Kabel UTP / Kabel LAN Tipe Straight & Crossover. Untuk menghubungkan sebuah jaringan komputer menggunakan kabel, terdapat dua jenis kabel yang sering digunakan yaitu kabel stright-through dan kabel crossover. Berikut alat serta bahan yang perlu teman-teman persiapkan :

Tang Krimping (crimping tools)
Adalah alat untuk memotong dan mejepit kabel UTP ke konektor RJ45

Tang Krimping (crimping tools)

Kabel UTP
Jenis kabel yang digunakan dalam jaringan komputer berjenis kabel UTP Cat 5 yang berisi 8 kabel didalamnya.
Kabel UTP

Konektor RJ45
onektor adalah alat yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN di perangkat jaringan kita
Konektor RJ45

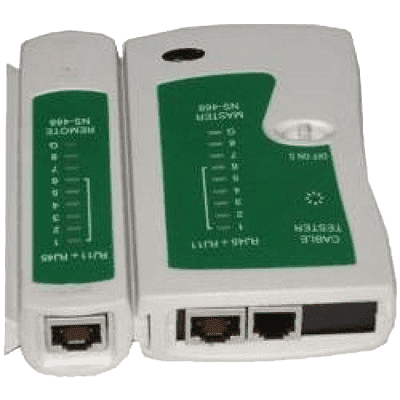

Lan Tester
Adalah alat untuk menguji hasil crimpingan kabel kita, kalau krimpingan kita salah maka lampu di Lan Tester ini tidak akan menyala dan kalau hasil crimpingan kita sudah benar maka lampu di Lan Tester akan menyala dari lampu nomor 1 s/d 8

Lan Tester

Oke jika teman-teman sudah mempersiapkan yang perlu di siapkan sekarang teman-teman bisa memulainya coba perhatikan di bawah ini :

Fungsi kabel Straight
Adalah digunakan untuk menghubungkan 2 device yang berbeda dan merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya.

Urutan standar kabel straight yang biasa di gunakan ada dua yaitu urutan kabel sesuai dengan standar TIA/EIA 568B (standar ini yang bisa banyak di pakai), Lalu ada juga urutan kabel sesuai dengan standar TIA/EIA 568A

Urutan kabel Straight :
Ujung Kabel 1 & Ujung Kabel 2 sama :

Urutan kabel Straight
Keterangan :
1.Putih Orange
2.Orange
3.Putih Hijau
4.Biru
5.Putih Biru
6.Hijau
7.Putih Coklat
8.Coklat

Contoh penggunaan kabel straight yaitu:
  • Menghubungkan antara computer dengan switch
  • Menghubungkan computer dengan LAN pada modem cable/DSL
  • Menghubungkan router dengan LAN pada modem cable/DSL
  • Menghubungkan switch ke router
  • Menghubungkan HUB ke router

Fungsi kabel Crossover
Adalah digunakan untuk menghubungkan 2 device yang sama, Susunan kabelnya yang berbeda antara ujung satu dengan ujung yang lainnya. Walaupun jenis kombinasi kabelnya berbeda tapi menggunakan kabel yang sama yaitu kabel UTP.

Urutan standar kabel Crossover ujung satu dengan menggunakan standar TIA/EIA 568B dan ujung satunya lagi menggunakan standar TIA/EIA 568A.

Urutan kabel Cross :

Urutan kabel Cross
Keterangan :

Ujung Kabel 1 :
1.Putih Orange
2.Orange
3.Putih Hijau
4.Biru
5.Putih Biru
6.Hijau
7.Putih Coklat
8.Coklat

Ujung Kabel 2 :
1.Putih Hijau
2.Hijau
3.Putih Orange
4.Biru
5.Putih Biru
6.Orange
7.Putih Coklat
8.Coklat

Contoh penggunaan kabel crossover yaitu :
  • Menghubungkan 2 buah komputer secara langsung
  • Menghubungkan 2 buah switch
  • Menghubungkan 2 buah HUB
  • Menghubungkan switch dengan HUB
  • Menghubungkan komputer dengan router

Cara Membuat Kabel UTP / Kabel LAN
  • Potong panjang kabel sesuai kebutuhan
  • Kupas kulit luar kabel UTP sekitar 2cm hingga terlihat kabel di dalam.
  • Pisahkan kabel-kabel di dalam dan luruskan. Susun dan rapikan berdasarkan warna (Tipe Straight atau Crossover)
  • Lalu potong ujung nya sehingga rata satu sama lain.
  • Masukkan kabel-kabel tersebut ke dalam pin Konektor Jack RJ-45
  • Setelah selesai di klem dengan Tang Krimping
  • Lalu tes kabel yang telah dibuat dengan Lan Tester

Mungkin cukup sekian info kali ini mudah-mudahan berguna dan bermanfaat, sampai bertemu kembali di tulisan saya berikut nya. Dan jangan lupa comment and share ke teman-teman kalian jika postingan ini bermanfaat Terimakasih..
